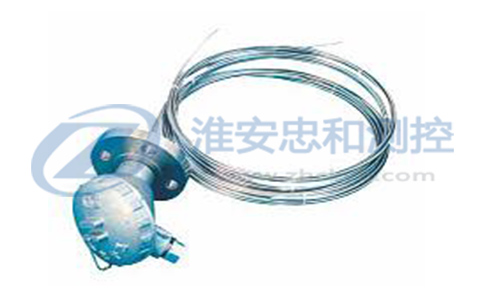

多点热电偶应用
多点热电偶适用于生产现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。多点热电偶广泛应用于大化肥合成塔、存储罐等装置中。
多点热电偶主要技术参数
电气出口： M27X2 ， NPT3/4
热热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
多点热电偶型号及规格
|
型 号
|
分 度 号
|
测温范围℃
|
测 温 点 数
|
保护管材料
|
|
WRN-230D
|
K
|
0-1000
|
2-12
|
GH3030
|
|
0-827
|
1Ci18Ni9Ni
|
|||
|
WRE-230D
|
E
|
0-1122
|
1Ci18Ni9Ni
|
|
|
WRN-430D
|
K
|
0-1000
|
GH3030
|
|
|
0-827
|
1Ci18Ni9Ni
|
|||
|
WRE-430D
|
E
|
0-1122
|
Ci18Ni9Ni
|
1) 热电偶 I 级按协议订货;
2) 多点热电偶保护管其余材质根据协议订货;
3) 多点热电偶外保护管用户应自备
多点热电偶安装固定形式
固定螺纹
|
测温点数
|
M
|
D
|
H
|
h
|
SW
|
d
|
|
2~6
|
M27x2
|
￠40
|
28
|
5
|
32
|
￠20
|
|
7~12
|
M33x2
|
￠48
|
33
|
5
|
36
|
￠34
|
固定法兰
|
测温点数
|
D
|
D1
|
D2
|
H
|
do
|
d
|
|
2~6
|
￠105
|
￠75
|
-
|
5
|
32
|
￠20
|
|
7~12
|
￠115
|
￠85
|
-
|
5
|
36
|
￠34
|
多点热电偶选型须知
1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
例：多点热电偶， K 型， 3 点。 I级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, TLN-220D3 I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2
