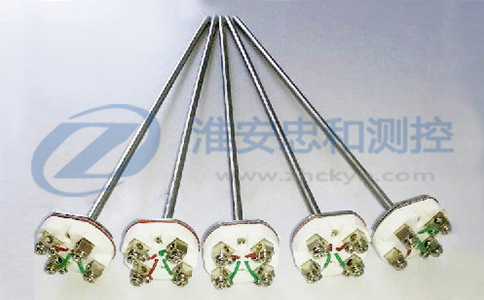

点击图片查看原图
热电阻芯主要技术参数：
1、规格直径：Ф3 Ф4 Ф5 Ф6 Ф8
2、精度等级：A级 B级
3、分度号： Pt100 Cu50
4、测温范围: -200度～600度
5、热响应时间：＜30S
6、测量端形式：单支：二线制 三线制 四线制 双支四线制 双支六线制
7、产品执行标准
JB/T 8623-1997 JB/T 8622-1997
8、温度测量与允差
| 热电阻类别 | 测温范围 ℃ | 分度号 | 允许偏差△t℃ |
| WZP型热电阻 | -200~600 | Pt100 | B级(-200～600℃ 允差±(0.30+0.005|t|) |
| A级(-200～550℃) 允差±(0.15+0.002|t|) | |||
| WZC型铜电阻 | -50~150 | Cu50 | B级 允差±(0.3+6.0×10-3t) |
| 注：式中"t"为感温元件的实测温度绝对值。 | |||
热电阻芯型号及规格
| WZ□ |
热电阻 标准型 |
||||||||||
|
|
标记 |
热电阻品种 |
|||||||||
|
C |
铜热电阻 |
||||||||||
|
P |
铂热电阻 |
||||||||||
|
|
标记 |
测量端形式 |
|||||||||
|
1 |
单支数（不标记）直径Ф3~Ф8 |
||||||||||
|
2 |
双支数（不适用于铜热电阻）直径Ф5~Ф8 |
||||||||||
|
|
标记 |
接线形式 |
|||||||||
|
-0 |
无安装固定方式 |
||||||||||
|
|
标记 |
接线形式 |
|||||||||
|
1 |
带瓷板 |
||||||||||
|
9 |
引线引出式 |
||||||||||
|
|
标记 |
精度等级 |
|||||||||
|
A |
A级 |
||||||||||
|
B |
B级 |
||||||||||
|
|
标记 |
|
|||||||||
|
2 |
二线制-适用于单支 |
||||||||||
|
3 |
三线制-适用于单支 |
||||||||||
|
4 |
四线制-适用于单支或者双支 |
||||||||||
|
6 |
六线制-适用于双支 |
||||||||||
|
标记S- |
传感器直径 |
||||||||||
|
3 |
Ф3 |
||||||||||
|
4 |
Ф4 |
||||||||||
|
5 |
Ф5 |
||||||||||
|
6 |
Ф6 |
||||||||||
|
8 |
Ф8 |
||||||||||
|
|
标记 |
传感器长度 |
|||||||||
|
×杆长 |
L= mm |
|
|||||||||
|
|
+引线长度 |
l= mm |
|||||||||
